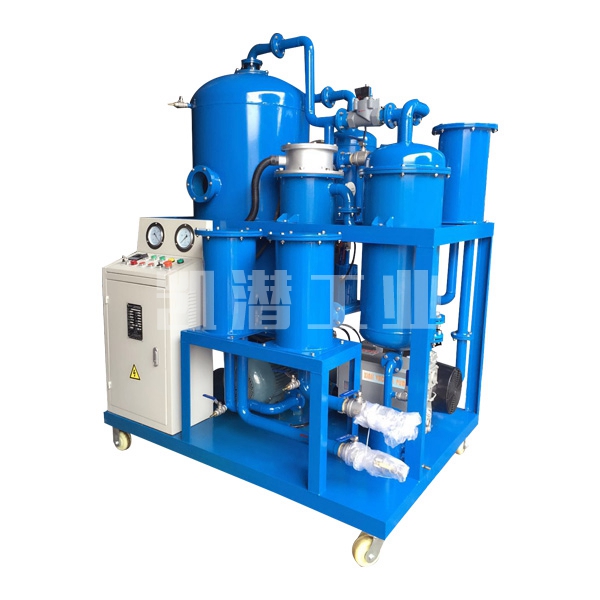

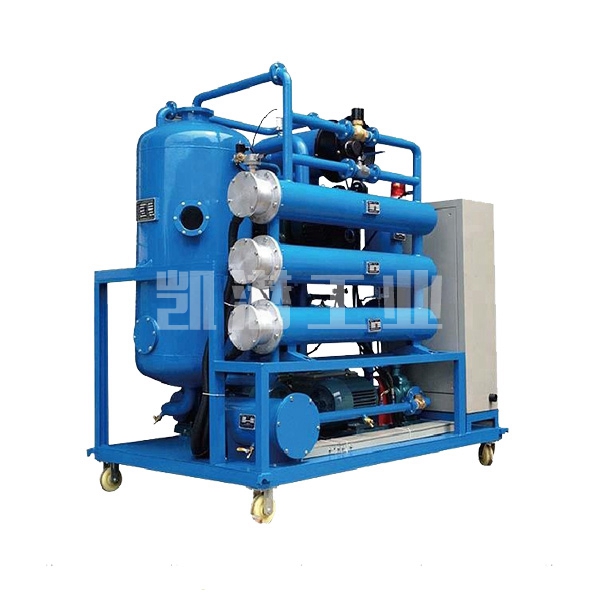

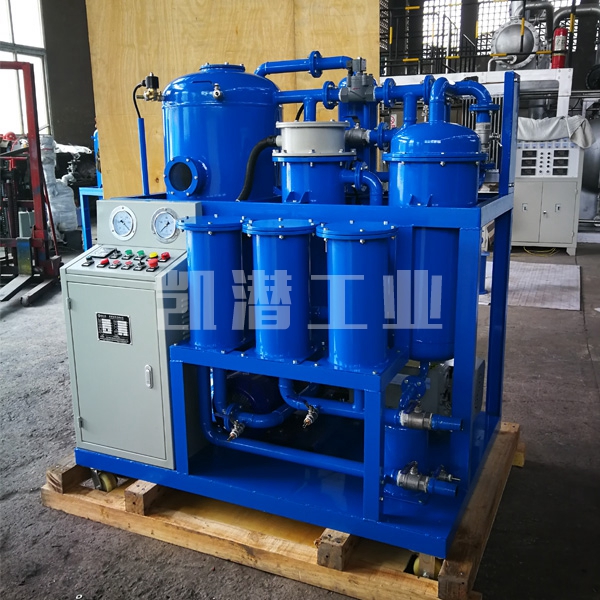

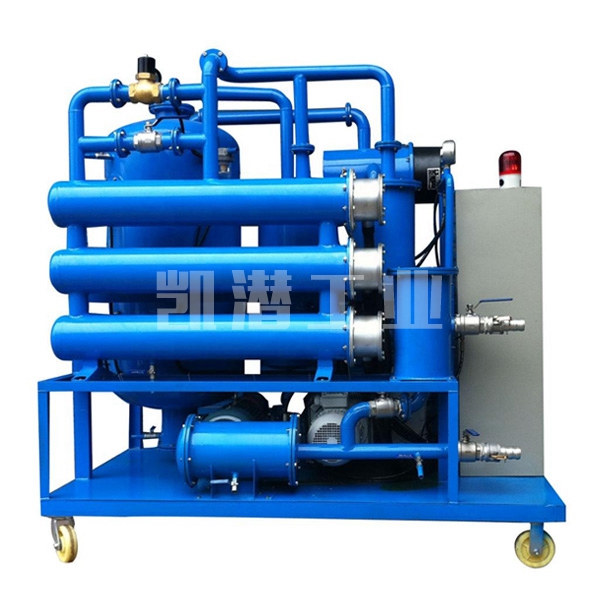

TY-Q200型齿轮油真空滤油机

一、TY-Q200型齿轮油真空滤油机用途

齿轮油真空滤油机有效地改善了涡轮机油润滑系统的稀油站和油箱的润滑油系统的清洁度，集精密过滤，_脱水功能为一体，应用先进的“真空聚结分离技术”进行脱水，其脱水效率高、能力强，尤其对低粘度轻质透平油、液压油、抗磨液压油、齿轮箱润滑油等净化处理。

齿轮油真空滤油机集真空干燥与分离，三维三维雾化技术和精密过滤技术于一体，对已经串气、漏水、老化、含酸，多泡乳化的劣质油品处理，以满足新的石油使用标准。

真空滤油机流程：

二、TY-Q200型齿轮油真空滤油机特点

1.本机工艺设计先进，能对汽轮机稀油站在线和离线处理，自动化程度高，体积紧凑，移动灵活方便。

2.油水分离系统：采用真空分离技术，螺旋雾化喷淋技术和三维立体闪急快速蒸发技术，具有_脱水和破乳化能力，使透平油快速达到使用标准。

3.加热系统：正常可靠的循环碳纤维加热技术，可减少能耗，确保加热均匀，油温稳定。

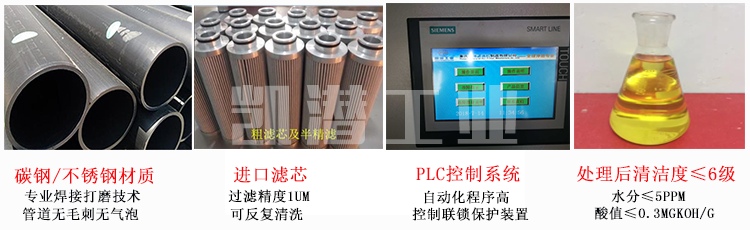

4.过滤系统：选用德国、英国全进口滤芯，多级精密过滤，采用逐级加密过滤技术，能有效除去各种杂质、纳污量大、使用寿命长,滤芯可反复清洗使用。

5.输油系统：采用进口希赫油泵一斯特林流体系统技术，具备流量可达到30mh、扬程可达到200米，特殊材质与特有的性能曲线保证了在油处理工艺与设备性能上处于先进水平。

6.控制系统：优化设计的控制联锁保护装置，超压报警停机保护、相序保护、自动压力报警停机系统、自动过载保护系统、自动恒温系统、欧姆龙红外线自动消泡系统、自动防喷油保护等多项先进技术，保障了设备全自动化正常运行。

三、齿轮油真空滤油机可选择技术选配：

• 机可根据客户要求配置：全进口莱宝真空泵、希赫油泵、威肯油泵。

• 电气：PLC、施耐德电器元件、欧姆龙、触摸屏LCD控制、在线颗粒杂质及水分检测仪装置等。

• 整机结构：移动式、固定式、拖车式、全封闭式、遮檐式、敞开式。　　

四、齿轮油真空滤油机处理后油质量指标

性能项目	单位	处理后指标	检验方法
机械杂质	％	无	GB/T511
破乳化值	Min	≤15	GB/T7605
水分	Mg/L	≤50PPM	GB/T7600
酸值	mgkoH/g	≤0.3	GB/T264
清洁度	级	≤6级	NAS1638
过滤精度	≤3um

• 齿轮油真空滤油机技术参数


参数名称	单位		TY-Q20	TY-Q30	TY-Q50	TY-Q80	TY-Q100	TY-Q150	TY-Q200	TY-Q300
流 量	L/min		20	30	50	80	100	150	200	300
工作真空度	Mpa		－0.08～0.096
工作压力	Mpa		≤0.5
运行温度	℃		≤20～80可自由调节
电 源	V		380V-480V-50Hz-60Hz根据客户要求定制
加热功率	kw		24	30	36	42	48	54	60	72
总功率	kw		26	33	39	46	53	66	74	84
进出口管径	mm		Φ25	Φ32	Φ32	Φ42	Φ42	Φ48	Φ48	Φ60
重量	Kg		385	450	550	600	800	850	1000	1200
外形尺寸	长	mm	1350	1400	1450	1500	1550	1550	1700	1850
	宽	mm	850	950	1100	1100	1150	1150	1450	1450
	高	mm	1600	1650	1700	1700	1750	1800	1850	1910

注：设备外形尺寸和重量随技术进步略作调整，以实物为准。(本设备有封闭式、遮檐式及拖车式也可根据客户要求生产)

• 凯潜的售后服务

设备调试时会派人到需方现场进行指导安装调试，培训专业操作人员。

所以产品实行三包一年，在质保期内如有制造质量上的问题由公司负责免费修理或者更换。

终身提供技术服务，提供设备易损件和耗材。

根据客户现场条件设计生产，满足用户的需求。

接到服务信息，在2小时内作出响应，视条件72小时内到达现场。

买方选购的设备有关的配套设备，我公司将提供技术配合，并不由此而发生任何费用。

凯潜承诺我们只做中高端产品，质量是一要素，以客户为出发点，服务好客户，并且实实在在解决客户问题！绝不推荐不适合客户的产品！！

若您的设备在使用过程中有任何的疑问均可以向凯潜咨询（可微信扫码）！我们24小时在线服务！

• 客户现场图
