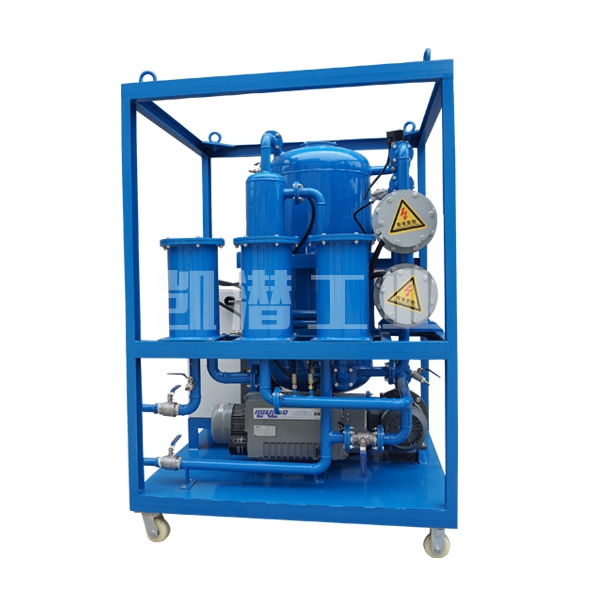

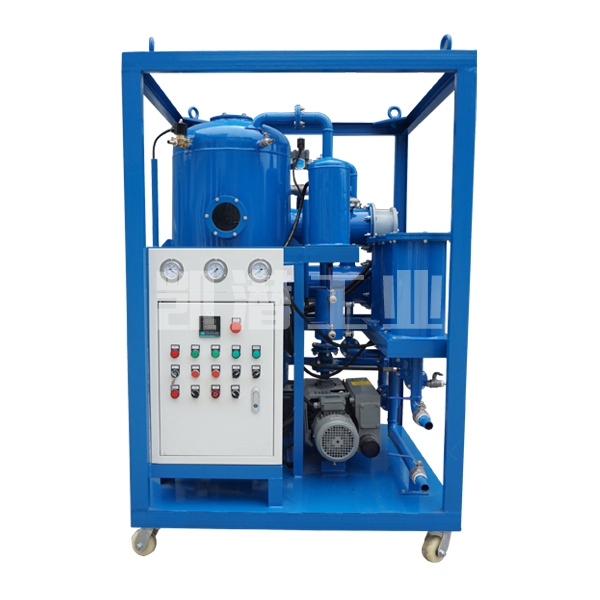

ZL-J系列绝缘油真空滤油机

一、ZL-J系列绝缘油单级真空滤油机用途

广泛应用于各类大型变压器设备安装和检修时的油净化处理及真空热油循环干燥。不仅用在110KV-330KV的变压器绝缘油净化处理上，也适用于高等级新油，进口油的深度处理，本机与双级真空滤油机相比减去了罗茨泵增压系统、高真空分离系统，其脱水、脱气、脱乙炔、除酸值、脱除游离炭等，净化速度会有所降低，适用于少量补充绝缘油净化处理。

二、ZL-J系列绝缘油单级真空滤油机工作原理

本机根据减压分离，精密过滤、螺旋喷淋雾化分离技术、分子吸附、真空干燥的原理,经处理后的油品能达到国标使用标准。

三、ZL-J系列绝缘油单级真空滤油机工作流程

待处理的油经过一级粗滤器后进入加热器进行加热，加热后的油经过第二级过滤器到螺旋喷淋雾化系统，变为粗粒雾状下落到反应塔上进入真空分离室，水分即开始蒸发，油雾在罐内形成立体的多层面的蒸发结构，通过短时的循环，便可达到净化目的。经过除杂质、脱水、脱气、除酸的油品在油泵的作用下经过精密过滤器完成一个净油工作循环。从真空分离室中分离出来的水蒸气热空气进入冷疑器，大部分水蒸气凝结为水存入积水仓，排出机外，油中热空气经冷却后由真空泵排出。

四、ZL-J系列绝缘油单级真空滤油机功能

4.1.变压器110-1100KV主变压器绝缘油脱水、脱气、除杂质。

4.2.变压器110-1100KV主变压器绝缘油脱除乙炔。

4.3.变压器110-1100KV主变压器绝缘油抽真空干燥。

4.4.有效滤除99%油液中的游离水和99%溶解水的同时，还可滤除99%游离气体和98%溶解气体等。

4.5.根据客户需求定制生产为：带PLC、带变频技术、拖车等等。

五、ZL-J系列绝缘油单级真空滤油机处理后油质量指标参数

• ZL-J系列绝缘油单级真空滤油机技术参数
