真空滤油机控制系统启停步骤

作者： 凯潜滤油机 发布时间：2020-04-17 12:53 点击量： 来源：

真空滤油机控制系统分为手动模式下（PLC版）和自动模式下（PLC版），其控制逻辑也有不同。

手动模式下（PLC版）

当触摸“真空泵开”按钮，真空泵启动、相应的指示灯亮；触摸“真空泵关”，真空泵停止运行、指示灯灭。

触摸“进油泵开”按钮，进油泵开始启动、相应的指示灯亮；触摸“进油泵关”，进油泵停止运行、指示灯灭。当油位上升至高液位时停止正在运行的进油泵自动停止工作。

在进油电磁阀工作，触摸“加热开”按钮，加热器启动、相应的指示灯亮；触摸“加热器关”，加热器停止运行、指示灯灭；当加热运行温度超过设定温度，停止加热；当温度下降至回差温度设定值，加热器又重新启动运行，这样周而复始地工作。

正在运行的加热器，如果遇进油泵停止工作，加热器停止自动工作。



自动模式下（PLC版）

触摸“自动开”按钮，真空滤油机设备启动运行：

a. 真空泵启动；真空泵触发

b. 进油电磁阀控制：真空泵启动后自动检测油位，如果低于中液位，打开进油电磁阀，随着油位上升至高液位时进油泵、进油电磁阀停止工作，这样周而复始的工作；

c. 加热器控制：进油电磁阀启动后；检测油温，低于回差温度（参数可设置）加热；高于设定温度（参数可设置）停止加热，这样周而复始地工作；进油电磁阀停止工作，加热器也停止工作；

d. 出油泵控制：开机后检测油位，如果油液至中液位开关，打开出油电磁阀（客户自装），出油泵工作，随着油位下降至低液位时，出油泵、出油电磁阀停止工作，这样周而复始的工作。

报警说明：

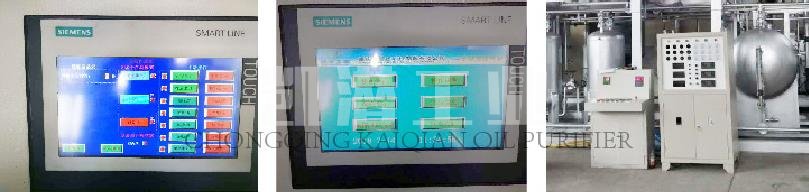

无论在任何模式下运行，遭遇报警触发，设备会立即停止工作，声光报警运行，同时在触摸屏弹出“故障指示”界面，显示报警信息：触发时间、报警源（出油压力、热继电器、相序继电器）；报警复位的方法，关闭面板控制电源，处理相应的报警问题后重新上电；

急停操作：

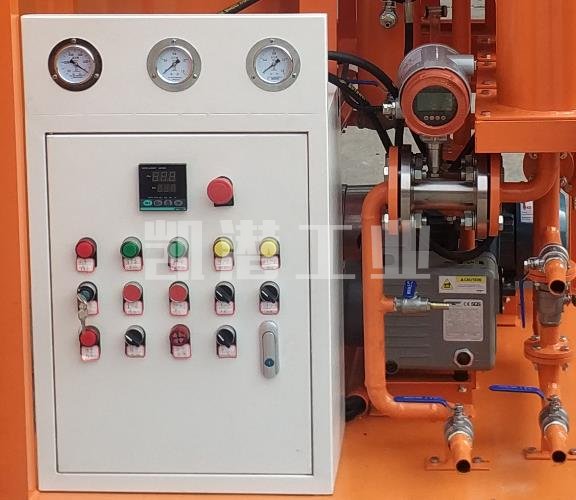

真空滤油机运行过程中如遇漏油、电机异响等情况，按下面板上的急停开关，设备立即停止工作；复位的方法，关闭面板控制电源，右旋急停开关，重新上电。
