化工水环真空机组工作原理是什么？

作者： 凯潜滤油机 发布时间：2019-11-17 14:20 点击量： 来源：

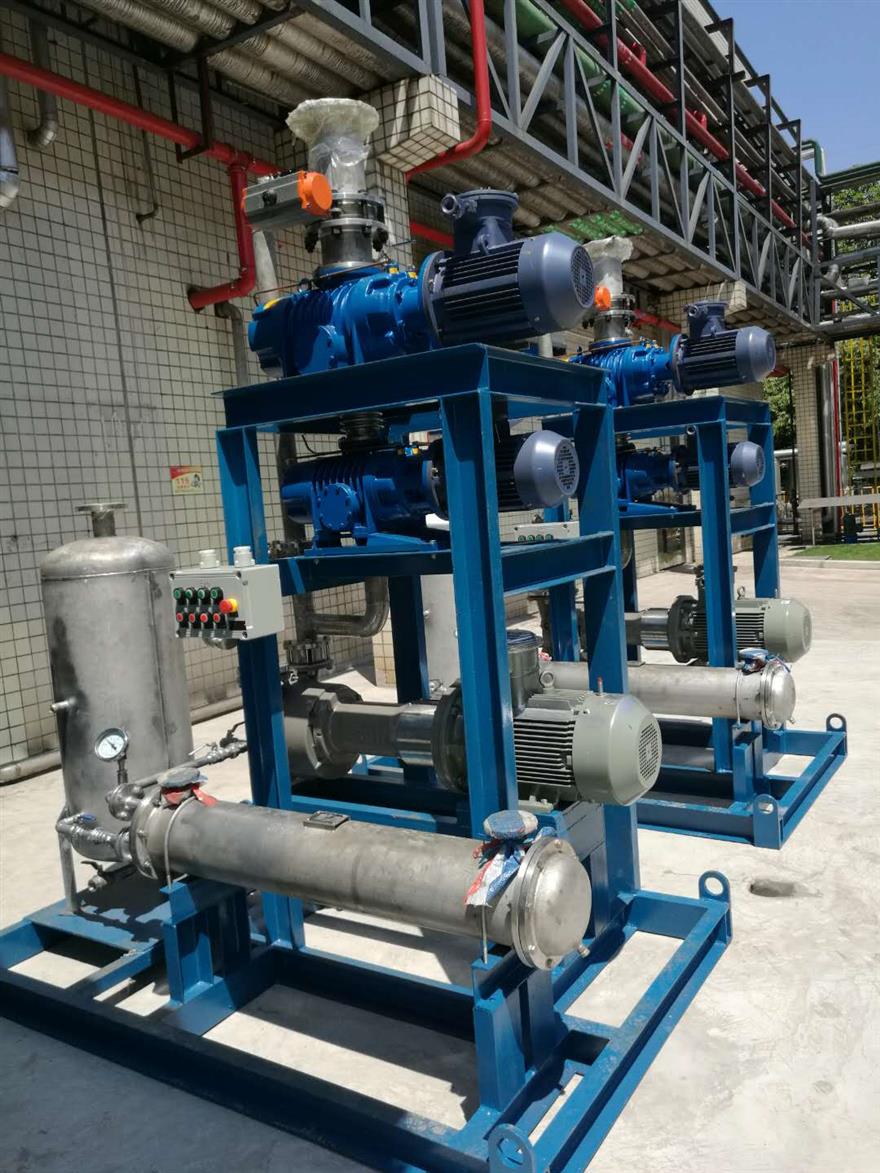

化工水环真空机组工作原理

化工水环真空机组在泵体中装有适量的水作为工作循环液。当叶轮按图中指示的方向顺时针旋转时，水被叶轮抛向四周，由于离心力的作用，水形成了一个决定于泵腔形状的近似于等厚度的封闭圆环。水环的上部分内表面恰好与叶轮轮毂相切，水环的下部内表面刚好与叶片顶端接触（实际上叶片在水环内有一定的插入深度）。此时叶轮轮毂与水环之间形成一个月牙形空间，而这一空间又被叶轮分成叶片数目相等的若干个小腔。如果以叶轮的上部0°为起点，那么叶轮在旋转前180°时小腔的容积由小变大，且与端面上的吸气口相通，此时气体被吸入，当吸气终了时小腔则与吸气口隔绝；当叶轮继续旋转时，小腔由大变小，使气体被压缩；当小腔与排气口相通时，气体便被排出水环真空泵外。

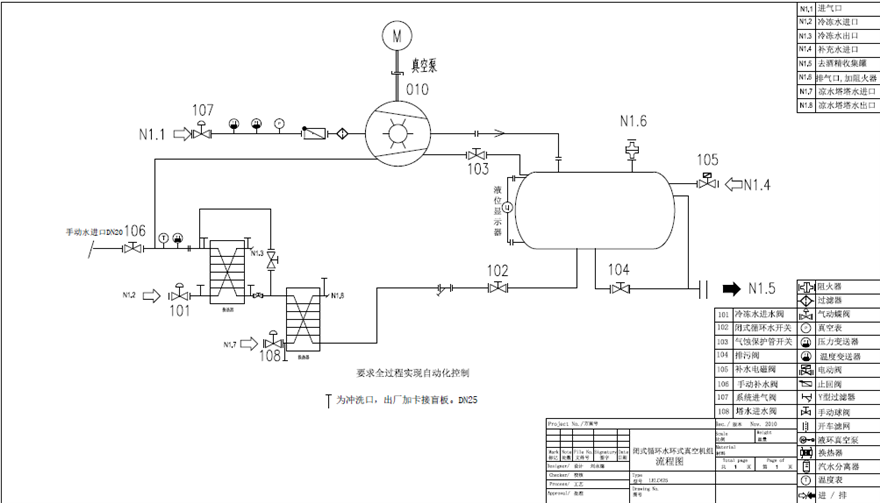

化工水环真空机工作流程图如下：

   化工真空机组在一般情况下，选用水环泵作为前级泵比其它真空泵更为有利，这主要是由于真空机组能够抽除大量的可凝性蒸汽，特别是当气镇油封机械真空泵排除可凝性蒸汽能力不够，或使用的溶剂能使泵油恶化而影响性能，或者是真空系统不允许油污染的时候更为明显。
