一、TYC系列移动式真空滤油机用途

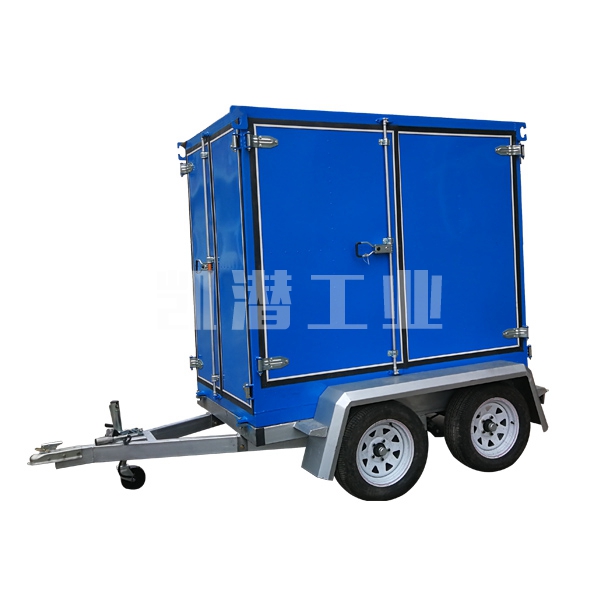

拖车式真空滤油机广泛用于电力、石油、化工、铁路等行业，野外作业的油净化处理设备，在真空滤油机原有基础上加装拖车而成，装有减震弹簧钢板，带有刹车，转向灯，在行驶的过程中正常可靠。
也用于各类大型变压器设备安装和检修时的油净化处理及真空热油循环干燥。不仅用在110KV-330KV的变压器绝缘油净化处理上，也适用于高等级新油，进口油的深度处理，本机与单级真空滤油机相比增加了罗茨泵增压系统，二次高真空分离系统，三维立体闪急快速蒸发系统，其脱水、脱气、脱乙炔、除酸值、脱除游离炭等，处理后油极限耐压值更高，既可作滤油使用，也可作为独立真空源对变压器设备进行真空干燥注油功能。
二、TYC系列移动式真空滤油机功能
2.1.变压器110-1100KV主变压器绝缘油脱水、脱气、除杂质。
2.2.变压器110-1100KV主变压器绝缘油脱除乙炔。
2.3.变压器110-1100KV主变压器绝缘油抽真空干燥。
2.5.有效滤除99%油液中的游离水和99.9%溶解水的同时还可滤除99%游离气体和98%溶解气体等。
2.6.根据客户需求定制生产为：带PLC、带变频技术、拖车等等。
2.7.技术优势特点
绝缘油双级真空滤油机工艺设计：双级_真空系统，凯潜独有真空分离技术，有效快速脱除油中的水分、乙炔、酸值、机械杂质，游离碳、胶质等;提高油的耐压值，如：
(a)油质初始值：含水量：≤50mg/L、含气量：≤10 %(体积分数)、击穿电压：≥25KV。
(b)二次净化： 含水量：≤15mg/L、含气量：≤0.1%(体积)、耐压值：≥50KV(球极)。
(c)三次净化：残余水分：≤5-10ppm、残余气体：≤0.05%、乙炔含量为0、耐压：≥60KV(球极)注：含水、含气量测量方法按有关GB、DL或IEC标准。
三、TYC系列移动式滤油机处理后油质指标
性能项目 |
单位 |
处理后指标 |
检验方法 |
机械杂质 |
％ |
无 |
GB/T511 |
破乳化值 |
Min |
≤30 |
GB/T7605 |
水分 |
Mg/L |
≤5PPM |
GB/T7600 |
酸值 |
mgkoH/g |
≤0.3 |
GB/T264 |
清洁度 |
级 |
6级 |
NAS 1638 |
耐压值 |
KV |
55-65 |
GB、DL或IEC标准 |
残余气体 |
≤0.01％ |
≤0.01 |
含气量测量方法按有关GB、DL或IEC标准 |
乙炔 |
Mg/L |
0 |
含气量测量方法按有关GB、DL或IEC标准 |
过滤精度 |
1um |
||
TYC系列移动式真空滤油机选型技术参数
参数名称 |
单位 |
TY-C-30 |
TY-C50 |
TY-C100 |
TY-C150 |
TY-C200 |
TY-C300 |
||
流 量 |
L/min |
30 |
50 |
100 |
150 |
200 |
300 |
||
工作真空度 |
Mpa |
－0.08～0.098 |
|||||||
工作压力 |
Mpa |
≤0.5 |
|||||||
工作温度 |
℃ |
45－65智能调节 |
|||||||
电 源 |
V |
380-480V/50-60Hz-三相四线可以根据客户定制 |
|||||||
加热功率 |
KW |
30 |
36 |
72 |
96 |
144 |
180 |
||
总功率 |
KW |
33 |
40 |
76 |
102 |
152 |
190 |
||
进出口管径 |
mm |
Φ32 |
Φ38 |
Φ42 |
Φ48 |
Φ64 |
Φ76 |
||
重量 |
Kg |
685 |
850 |
1200 |
1650 |
2300 |
3100 |
||
外形尺寸 |
长 |
mm |
1100 |
1200 |
1450 |
1700 |
1750 |
1800 |
|
宽 |
mm |
950 |
1000 |
1150 |
13500 |
1450 |
1500 |
||
高 |
mm |
1450 |
1500 |
1700 |
2000 |
2000 |
2100 |
||
