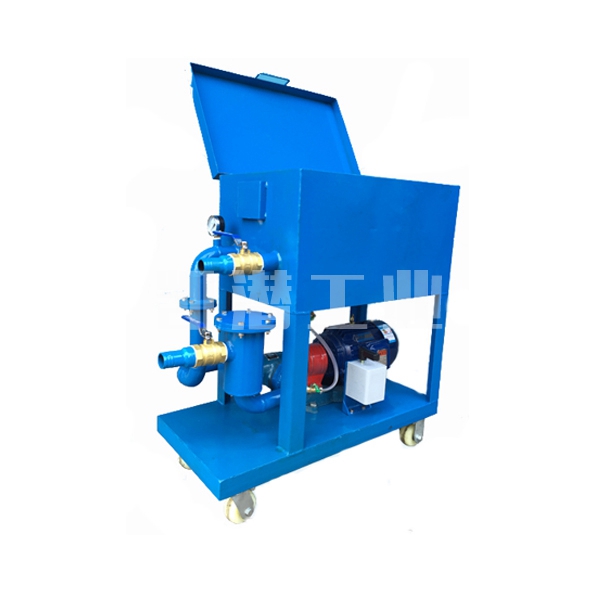

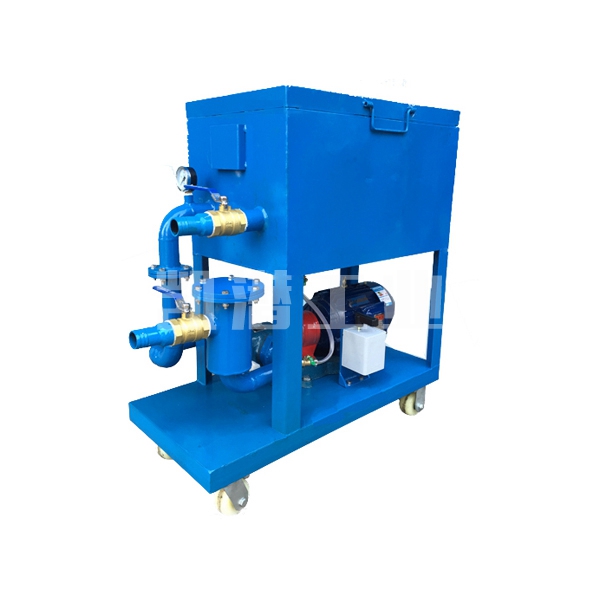

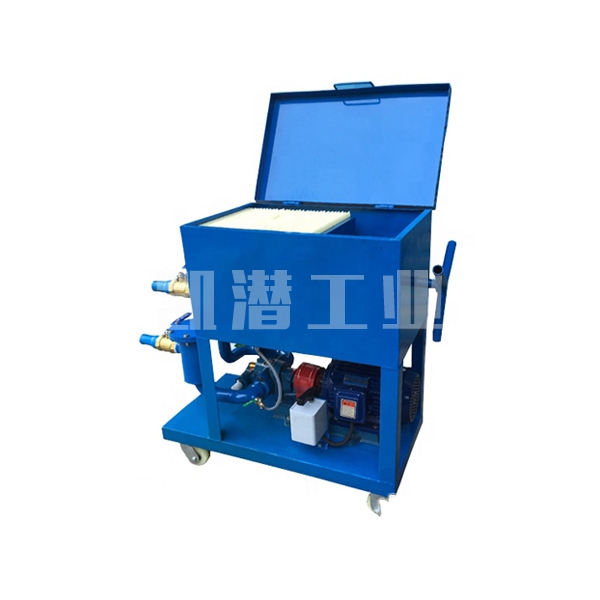

一、板框式加压滤油机用途
板框式加压滤油机是专为电厂、电站、工矿企业的变电所（室）润滑油库、拖拉机站、石油、化工、冶金、国防工业等单位，用来过滤变压器油、透平油、航空液压油及其它液体油液中的水分和杂质。板框式加压滤油机是由过滤床、滤框、滤板和油泵组成的可移动装置。本机结构紧凑，整机为可移动式，更换滤纸滤布方便快捷,可单独对油品进行过滤也可作为加油机使用。
二、板框式加压滤油机的使用
使用前应首先检查过滤部分的滤板、滤框安装位置，从止推板的这一端开始，弟一片是板、等二片是框、第三片是板、第四片是框…..以此内推进行排列.
板框滤油机操作规程
2.1半框滤油机采用的倒顺开关（启动←停止→启动）接好电源线3相，接通进出油管开启进出油球阀，启动时进出油球阀严禁关闭状态，压力会突然增高，以免损坏滤油机部件及造成人身伤害的危险！
2.2启动半框滤油机时注意观察电机是否顺时针方向，逆转会对油泵造成严重损坏，而且油泵无法进油，将倒顺开关（启动←停止→启动）直另一启动位置即可。
三、 板框滤油机选型参数表
项目名称 |
单位 |
LY-30 |
LY-50 |
LY-80 |
LY-100 |
LY-150 |
LY-200 |
额定流量 |
L/min |
30 |
50 |
80 |
100 |
150 |
200 |
过滤面积 |
㎡ |
0.7 |
0.9 |
1.2 |
1.5 |
2.0 |
2.4 |
过滤压力 |
Pa |
2.5×105 |
|||||
滤油粘度 |
Cst |
≤33 |
|||||
过滤精度 |
μm |
5 |
|||||
工作噪音 |
dB(A) |
≤75 |
|||||
滤框规格 |
mm |
280×280 - 300×300 |
|||||
电源 |
V |
380-480V/50-60Hz-三相四线，可根据客户需求定制 |
|||||
电机功率 |
KW |
0.75 |
1.1 |
1.5 |
2.2 |
3.0 |
4 |
进口管径 |
mm |
20 |
25 |
25 |
32 |
40 |
40 |
出口管径 |
mm |
20 |
25 |
25 |
32 |
40 |
40 |
